Variante 4

Doppel-Schiebetür 2-gleisig mit Rahmen

Aufmaß bei:

• Montage auf dem Blendrahmen

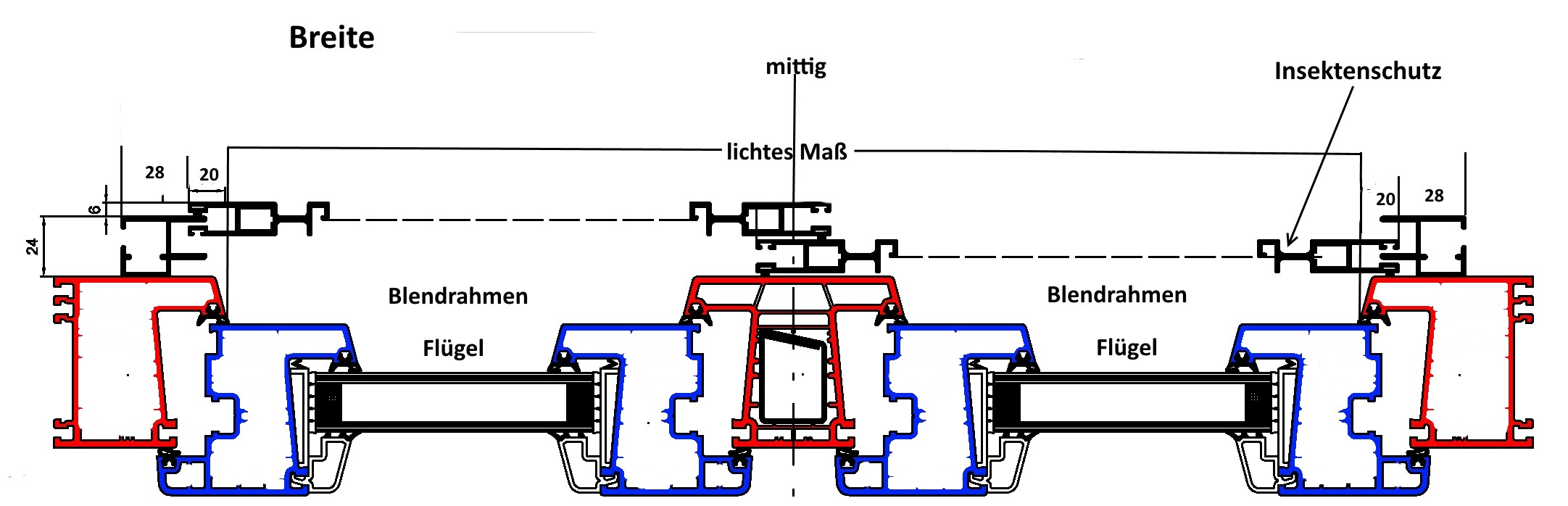

  Sie geben das lichte Maß zwischen dem linken und rechten (beide Flügel) bzw. oberen und unteren Rahmenteil an. (siehe Zeichnung).Bei der Produktion wird in der Höhe 30 mm und in der Breite 40 mm addiert.Vorraussetzung: mind. 50 mm Auflage auf den seitlichen und oberen Blendrahmen.

• Montage zwischen der Leibung
  Sie geben das lichte Maß zwischen der Leibung an.Breite: von Mauerwerk zu Mauerwerk
  Höhe:  von Fußboden zum Sturz.Bei der Montage vor der Leibung wird in der Fertigung in der Höhe 40 mm und in der Breite 80 mm addiert (Auflage Leibung).

• Montage vor der Leibung
  Sie geben das lichte Maß zwischen der Leibung an.Breite: von Mauerwerk zu Mauerwerk
  Höhe:  von Fußboden zum Sturz.Achtung: Fußboden muss frostsicher sein.

Montage auf:

• dem Blendrahmen
  Die Schiebetürelemente liegen auf dem Blendrahmen/ Türrahmen auf.Oben und seitlich wird der Rahmen, unten wird eine U-Schiene montiert.
  Die Schiebetüren werden oben im Rahmen und unten in der U-Schiene geführt.
  Seitlich wird die Schiebetür durch den Rahmen abgeschlossen.

• (bei Rahmen) in oder auf der Leibung
  Oben wird der Rahmen unten oder vor dem Sturz, seitlich wird der Rahmen in oder auf der Leibung montiert.
  Unten wird auf dem Fußboden eine U-Schiene montiert.

Profile:

S-Profil — R-Profil — U-Schiene

Höhe:
